АСКОЕ — це автоматизована система комерційного обліку електроенергії. Вона щогодини знімає покази з лічильників підприємства, перевіряє їх і передає туди, де за цими даними рахують гроші: постачальнику, оператору мереж і в центральну базу DATAHUB.
Ключове слово тут — «комерційного». Це не система для того, щоб директор бачив графіки на планшеті. Це джерело чисел, за якими вам виставляють рахунок і за якими ваш постачальник купує електроенергію на ринку. Тому вимоги до неї встановлює не здоровий глузд, а Кодекс комерційного обліку.
Навіщо вона потрібна
Ринок електроенергії працює погодинно. Постачальник купує вам обсяг на завтра окремо на кожну з 24 годин, а потім за фактом розраховується за різницю між закупленим і спожитим. Щоб ця математика взагалі була можлива, хтось має щодня надати рівно 24 числа по кожній точці обліку.
Саме це й робить АСКОЕ. Без неї ви для ринку — чорна скринька, і ваше споживання доводиться розраховувати за нормативним профілем, тобто за усередненим «таким, як у всіх». Для підприємства з нерівним графіком це майже завжди означає гіршу ціну в договорі.
Кому вона обов’язкова
Споживачі поділені на дві групи. Група А — ті, хто зобов’язаний мати погодинний комерційний облік, тобто АСКОЕ. Група Б — ті, для кого достатньо звичайного лічильника з періодичним зняттям показів.
Належність визначає не бажання підприємства, а параметри приєднання: потужність і напруга. Промислове підприємство, СЕС чи ВЕС, великий торговельний об’єкт майже завжди опиняються в групі А. Невеликий магазин чи офіс — у групі Б.
Практичний бік у тому, що межа рухається, і підприємство може перейти в групу А непомітно для себе — розширило виробництво, збільшило потужність приєднання, і ось уже облік не відповідає вимогам. Дізнаються про це зазвичай від оператора мереж, і не в найзручніший момент.
Окремо варто сказати: навіть тим, кому АСКОЕ не обов’язкова, погодинні дані бувають вигідні. Без них неможливо ані порахувати виграш від зміщення навантаження на дешеві години, ані аргументувати постачальнику, що ваш профіль передбачуваний.

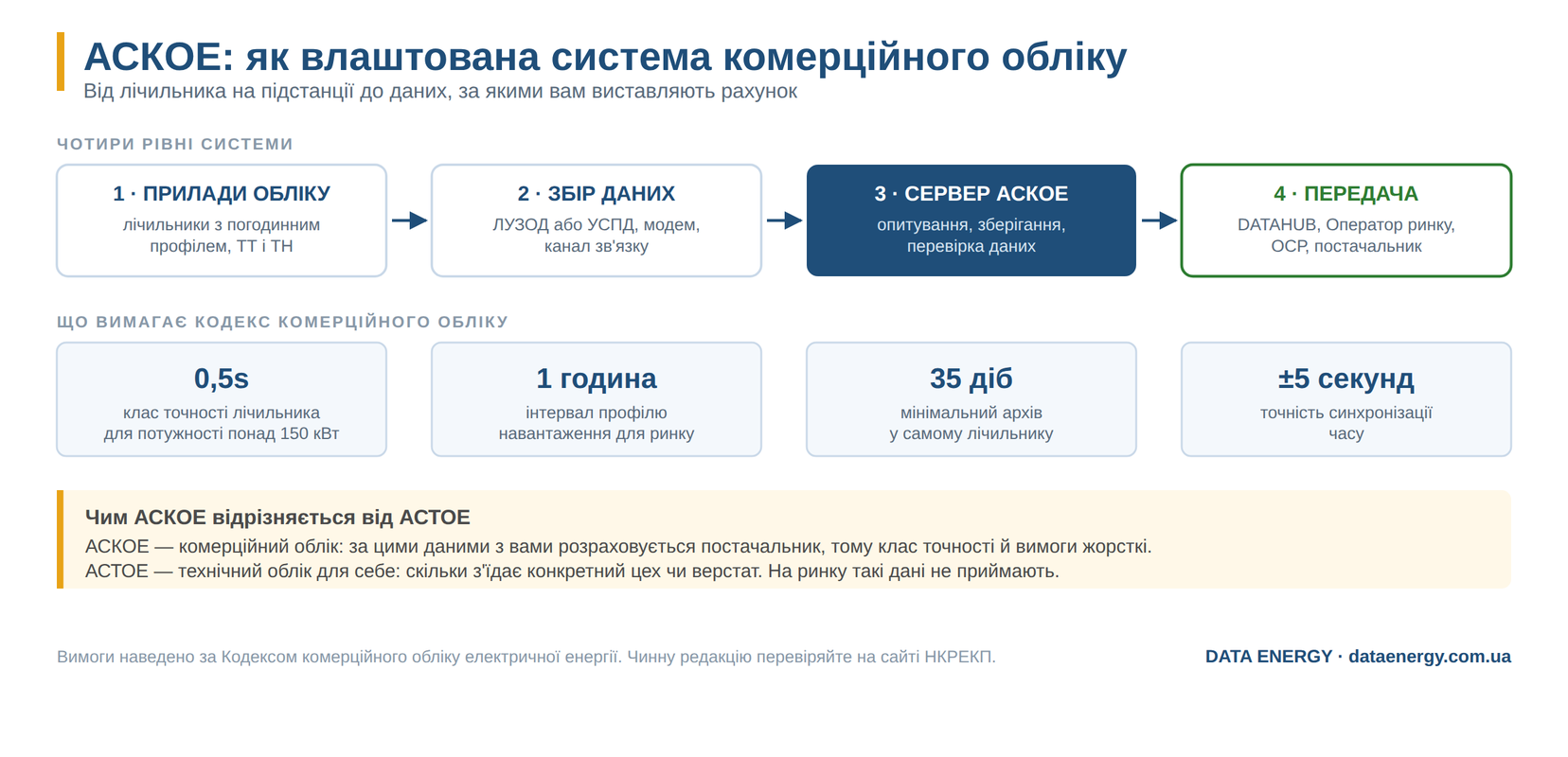

З чого складається АСКОЕ
Система будується в чотири рівні, і на кожному можна зіпсувати всі наступні.
Перший — прилади обліку. Лічильники, здатні писати погодинний профіль, а на потужних приєднаннях ще й трансформатори струму та напруги. Тут ховається найтиповіша дорога помилка: коефіцієнт перерахунку. Показ лічильника множиться на добуток коефіцієнтів ТТ і ТН, і якщо в паспорті точки стоїть не той коефіцієнт, помилковим стає геть усе — з першого дня й до моменту, коли хтось звірить шильдик.
Другий — збір даних. ЛУЗОД або УСПД, тобто локальне пристрої збору й оброблення даних, плюс модем і канал зв’язку: RS-485 усередині об’єкта, GSM чи Ethernet назовні. Завдання рівня просте — щодня дістати дані з лічильника, навіть якщо об’єкт стоїть у полі.
Третій — сервер із програмним забезпеченням. Опитує прилади за розкладом, зберігає профілі, перевіряє повноту й правдоподібність даних, заміщує пропуски за встановленими правилами й формує звіти та акти.
Четвертий — передача. Перевірені дані йдуть у DATAHUB, оператору ринку, ОСР і вашому постачальнику. Цей рівень зазвичай і бере на себе ППКО — постачальник послуг комерційного обліку.
Чим АСКОЕ відрізняється від АСТОЕ
Плутають ці дві абревіатури постійно, а різниця принципова.
АСКОЕ — комерційний облік. Дані йдуть назовні, за ними рахують гроші, тому клас точності, глибина архіву й точність годинника регламентовані.
АСТОЕ — технічний облік, для себе. Скільки з’їдає конкретний цех, лінія, компресорна чи адмінкорпус. Точність тут нижча, вимог кодексу немає, і на ринку такі дані не приймають — але для внутрішньої економіки вони часто корисніші за комерційні, бо показують, де саме витрачається.
Нормальна практика для середнього підприємства — одна АСКОЕ на межі балансової належності й АСТОЕ всередині, на цехах. Друга без першої законної сили не має, перша без другої не показує, куди йдуть гроші.
Що вимагає кодекс
Чотири вимоги, які найчастіше стають причиною того, що облік не приймають.
Клас точності. Для приєднань потужністю понад 150 кВт потрібен лічильник класу 0,5s, а разом із ним відповідні класи трансформаторів. Для менших потужностей вимоги м’якші. Сумарна похибка всього вимірювального каналу — лічильник разом із трансформаторами — не повинна виходити за один відсоток.
Погодинний профіль. Інтервал усереднення для ринку — рівно година. Не п’ятнадцять хвилин, не доба.
Глибина архіву. Лічильник має зберігати щонайменше 35 діб профілю самостійно, щоб тижнева втрата зв’язку не перетворилася на втрату даних.
Синхронізація часу. Розбіжність не більша за п’ять секунд. Годинник, що втік на пів години, зсуває весь профіль і робить дані непридатними: спожите о 20:00 потрапляє в дешеву годину, і це помітять.
Плюс формальності, без яких система юридично не існує: паспорт кожної точки обліку, реєстрація в DATAHUB з EIC-кодом, акт допуску засобів вимірювальної техніки й чинна повірка. Прострочена повірка перетворює правильні дані на нелегітимні.
Від чого залежить вартість
Назвати одну цифру неможливо, бо розкид між об’єктами десятикратний. Але зрозуміло, що саме її формує.
Кількість точок обліку — головний множник. Одне приєднання й вісімнадцять — різні проєкти.
Стан наявного обладнання. Якщо на об’єкті вже стоять лічильники потрібного класу з інтерфейсом зв’язку, лишається додати збір і зв’язок. Якщо стоять старі індукційні — заміна приладів стане основною статтею.
Напруга приєднання. Високовольтний облік вимагає трансформаторів напруги й складніших схем, ніж облік на 0,4 кВ.
Канал зв’язку. Об’єкт у місті з інтернетом і віддалена підстанція, куди тягнеться лише GSM, коштують по-різному.
Проєктна документація. ТЗ, робочий проєкт, паспорти точок, ОДКО, акти — це роботи, і на невеликому об’єкті вони можуть коштувати порівнянно з обладнанням.
Тому будь-яка «ціна АСКОЕ» з прайса — це або дуже приблизно, або вже не про ваш об’єкт. Реальна цифра з’являється після обстеження.
Як відбувається впровадження
Порядок робіт від першого дзвінка до робочої системи:
Обстеження об’єкта — дивимося наявні точки обліку, лічильники, трансформатори, схеми приєднання й наявні канали зв’язку. Технічне завдання — фіксуємо, що саме має вміти система. Робочий проєкт — схеми підключення, специфікація обладнання, схема зв’язку. Монтаж і пусконалагодження — установка приладів, параметризація, запуск опитування. Оформлення — паспорти точок, ОДКО, акт допуску, реєстрація в DATAHUB. Введення в експлуатацію й передача даних на ринок.
Реальні строки залежать здебільшого не від монтажу, а від погоджень з оператором мереж і термінів постачання обладнання.
Коротко
АСКОЕ — це система, яка щогодини знімає, перевіряє й передає дані обліку, за якими з вами розраховуються на ринку. Споживачам групи А вона обов’язкова, решті — вигідна, бо без погодинного профілю неможливо ані довести постачальнику свою передбачуваність, ані порахувати економію від зміщення навантаження.
АСТОЕ — це та сама ідея для внутрішніх потреб: юридичної сили не має, зате показує, який саме цех витрачає.
